| 원래 장소 | 중국 |
| 브랜드 이름 | Alinta |
| 인증 | RoHS |
| 모델 번호 | AL-X3706-V 시리즈 |

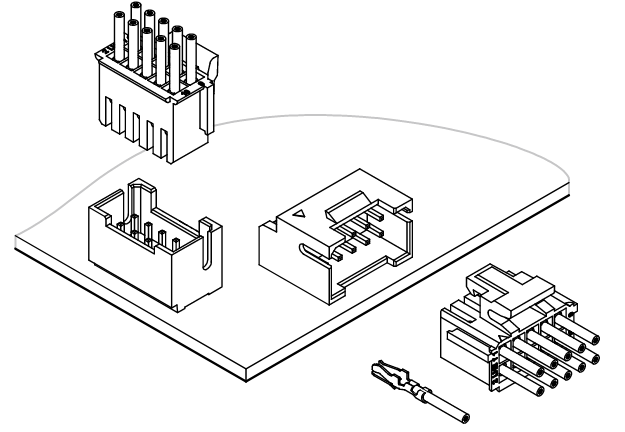

와이어-투-보드 커넥터 (Wire-to-board connector) 는 회로판 (PCB) 에 와이어를 연결하는 데 사용되는 전기 커넥터의 일종이다. 두 가지 주요 구성 요소로 구성되어 있다.하우징은 일반적으로 PCB에 장착되며 접촉이 삽입되는 슬롯 또는 용기를 포함합니다.접촉자는 일반적으로 전선에 꽉 잡고 가구에 삽입하여 전선과 PCB 사이의 안전한 전기 연결을 만듭니다.
이러한 커넥터는 일반적으로 컴퓨터 주변 장치, 자동차 전자제품,산업용 기계, 소비자 전자제품. 그들은 다양한 와이어 가이즈, 현재 등급 및 환경 조건을 수용하기 위해 다양한 크기, 구성 및 사양으로 제공됩니다.
알린타의 신뢰할 수 있는 와이어 투 보드 (WTB) 커넥터와 케이블 어셈블리를 발견, pitch 크기를 1.0mm에서 6.35mm까지 제공합니다. 우리의 커넥터는 자동차,기기산업, 데이터 & 통신, 소비자 전자제품
우리의 WTB 커넥터와 함께 다양한 장점을 활용하여 다양한 애플리케이션에 최적의 선택이 됩니다.사용자 정의 옵션의 유연성을 즐겨 당신의 요구 사항에 정확하게 커넥터를 조정.

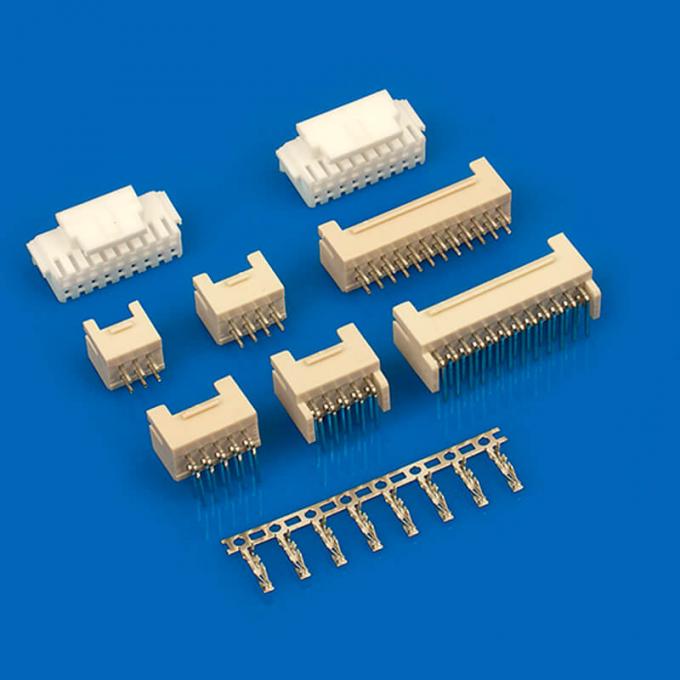

(8 핀 이미지)
기술 매개 변수
| 제품 유형 특징 | 분류 | 전선에서 보드에 | ||
| 집합형 | 웨이퍼 | |||
| 피치 (mm) | 20.0mm | |||
| 제품 시리즈 | AL-X3706-V | |||
| 전기적 특성 | 정압 (V AC/DC) | 250 | ||
| 등급 전류 (A AC/DC) | 2 | |||
| 접촉 저항 | ≤30mΩ | |||
|
단열 저항 전압을 견딜 수 있습니다 |
≥ 11000MΩ 1000V AC/분 |
|||
| 구성 특징 | 행 수 | 2 | ||
| 포지션 수 | 6~32 | |||
| 껍질 특성 | 색상 | 베인 | ||
|
주택 재료 접촉물질 |
CM3004, UL94V-0 금속, 금속, 금속 |
|||
| 환경 정보 |
작동 온도 범위 (°C) |
-20°C ~ 85°C°C |
||
|
X3706-V 수평 SMT 웨이퍼 커넥터의 차원
|
||||
|
|
|
|
|
이 시리즈의 다른 제품
DIP 타입 (직선 및 오른쪽 각의 접촉 핀)
X3706-R/S
 |
 |
신뢰할 수 있고 사용자 정의 가능한 WTB 커넥터 솔루션을 위해 오늘 Alinta에 연락하십시오! 귀하의 필요에 맞는 완벽한 솔루션을 찾는 데 도움을 드리겠습니다.
