알린타 1.5mm Pitch Vertical SMT 커넥터 2 ~ 20P PCB 웨이퍼 커넥터

제품 설명

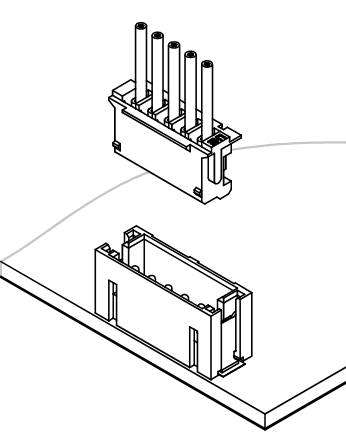

와이어-투-보드 커넥터 (Wire-to-board connector) 는 회로판 (PCB) 에 와이어를 연결하는 데 사용되는 전기 커넥터의 일종이다. 두 가지 주요 구성 요소로 구성되어 있다.하우징은 일반적으로 PCB에 장착되며 접촉이 삽입되는 슬롯 또는 용기를 포함합니다.접촉자는 일반적으로 전선에 꽉 잡고 가구에 삽입하여 전선과 PCB 사이의 안전한 전기 연결을 만듭니다.

이러한 커넥터는 일반적으로 컴퓨터 주변 장치, 자동차 전자제품,산업용 기계, 소비자 전자제품. 그들은 다양한 와이어 가이즈, 현재 등급 및 환경 조건을 수용하기 위해 다양한 크기, 구성 및 사양으로 제공됩니다.

알린타 와이어 투 보드 커넥터 시리즈

알린타의 신뢰할 수 있는 와이어 투 보드 (WTB) 커넥터와 케이블 어셈블리를 발견, pitch 크기를 1.0mm에서 6.35mm까지 제공합니다. 우리의 커넥터는 자동차,기기산업, 데이터 & 통신, 소비자 전자제품

우리의 WTB 커넥터와 함께 다양한 장점을 활용하여 다양한 애플리케이션에 최적의 선택이 됩니다.사용자 정의 옵션의 유연성을 즐겨 당신의 요구 사항에 정확하게 커넥터를 조정.

기술 매개 변수

제품 유형 특징	분류		전선에서 보드에
	집합형		웨이퍼
	피치 (mm)		1.50mm
	제품 시리즈		AL-X2701-V
전기적 특성	정압 (V AC/DC)		125
	등급 전류 (A AC/DC)		1
	접촉 저항		≤20mΩ
	단열 저항 전압을 견딜 수 있습니다		≥ 500MΩ 500V AC/분
구성 특징	행 수		1
	포지션 수		2~20
껍질 특성	색상		흰색
	주택 재료 접촉물질		LCP, UL94V-0 금속, 금속, 금속, 금속
환경 정보	작동 온도 범위 (°C)		-20°C ~ 85°C°C
X2701-V 수직 SMT 웨이퍼 커넥터의 차원       터미널

주택

폴란드인 DIM=A DIM=B 2 1.50 4.50 3 3.00 6.00 4 4.50 7.50 5 6.00 9.00 6 7.50 10.50 7 9.00 12.00 8 10.50 13.50 9 12.00 15.00 10 13.50 16.50 11 15.00 18.00 12 16.50 19.50 13 18.00 21.00 14 19.50 22.50 -- -- -- 20 28.50 31.50

신뢰할 수 있고 사용자 정의 가능한 WTB 커넥터 솔루션을 위해 오늘 Alinta에 연락하십시오! 귀하의 필요에 맞는 완벽한 솔루션을 찾는 데 도움을 드리겠습니다.
